測量功能：
◆基本測量：點、線、圓、弧、橢圓的測量。◆在線標注：可以在實時影像中標注尺寸，半徑標注、直徑標注、角度標注、線性標注、對齊標注、文本標注、坐標標注等。◆離線標注：可以在鳥瞰的全圖中進行標注尺寸。◆幾何測量：兩圓弧頂點距離、兩直線的距離、垂直線、平行線、剪切直線、延長直線、兩線交點、線圓交點、兩圓交點、圓的切線、兩圓切線、兩線連接弧、角平分線。◆輔助功能：復制、全選、刪除、移動、鏡像、旋轉。◆坐標系：設置客戶坐標系、三點設定坐標系、坐標原點平移、坐標旋轉。◆坐標標注：以自設的坐標原點(0,0)為基準，標注畫面上任意一點的坐標位置。◆對比：AutoCAD標準工程圖可輸入實時影像區中，令AutoCAD工程圖與實際工件外形重疊進行對比，從而找出工件和工程圖的區別。◆繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似。◆報表格式：測量數據可以直接導入成EXCEL、word、CAD圖檔。◆自動尋邊功能：軟件采用自動尋邊，可以減少肉眼判斷帶來的誤差。
技術參數：

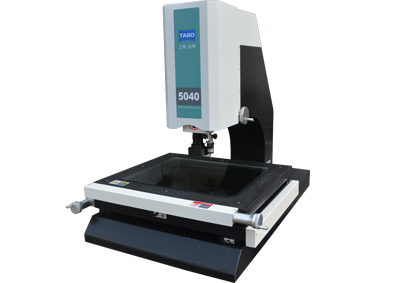

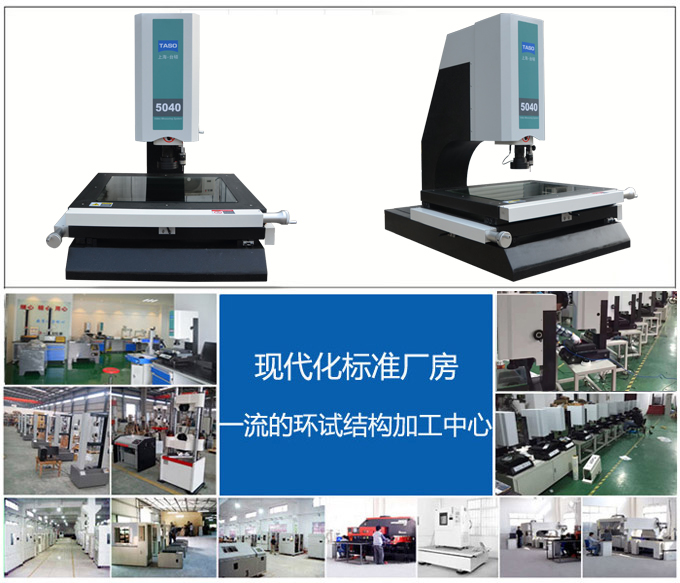

儀器型號 VMS-5040 外形尺寸(mm) 870×1150×1100 測量范圍(mm) X 500 Y 400 Z 接觸式測高(150mm) 玻璃工作臺(mm) 尺寸 529×429 承重 ≤25kg 測量精度 X ≤(3.0+L/200)μm Y ≤(3.0+L/200)μm Z ≤5.0μm 影像測量系統 CCD 德國COMST高分辨率彩色攝像機 物鏡 高清可連續變倍鏡頭0.7×－4.5× 影像放大倍率 20×－180× 光源 輪廓光 LED冷光源，256級亮度可調 表面光 6環8區LED冷光源，256級亮度可調 同軸光 LED冷光源，256級亮度可調 軟件 2.5次元精密測量軟件工作環境 溫度20℃±2℃，溫度變化<2℃/hr，濕度30～80% ，遠離振源 工作電源 220V/50Hz/10A保修期 1年
選裝升級項：* Z軸可選擇加裝基恩士激光測量；* 大視場專用鏡頭。
送貨培訓：A、江浙滬地區由我公司人員開車送貨并安裝調試培訓。B、其他地區機器發由物流運送，我公司技術上門安裝培訓。
儀器使用操作流程：1、開機后打開測量軟件，打開儀器電源、LED燈源。2、選擇合適的鏡頭倍率，并設定比例尺后開始測量。3、關機時先關閉儀器上的電源開關，不要直接拔插頭以免電壓不穩損壞LED燈。4、電腦不要聯網或者連接手機，以免感染病毒。使用注意事項：1、測量完畢后，及時關閉儀器光源，可延長使用壽命，導軌及時歸位，每半年上次導軌白油。2、如儀器長時間不使用應罩上防塵罩防塵，以免落灰影響儀器精度。3、儀器的擺放地點應注意避免震動和陽光暴曬。4、擦拭儀器的時候不要用化學藥品或者濕布，可以用酒精擦拭，以干布為佳。
