二次元測量?jī)x的優點和改裝后的局限性

作者：牧象儀器來源：m.ai985.cn 時間：2017-07-18 11:12

二次元測量?jī)x使用本身的硬件（CCD，鏡頭，物鏡數據線）將所能捕捉到的圖象通過數據線傳輸?shù)诫娔X的數據采集卡中，之后由軟件在電腦顯示器上成像，由操作員用鼠標在電腦上進行快速的測量。以上的工序基本在幾萬分之一秒完成，所以可以把他看作是實時檢測設備，或者狹隘一點可以稱為動態測量設備。如果配置合乎要求，設備絕對不會產生圖象滯后現象。因工件大小而議，工作臺可以選擇不同行程。光源亮度可調，可以在各種光線條件下選擇最合適的光源亮度。

二次元測量?jī)x自身優點：

1、裝配2個可調的光源系統，不僅觀測到工件輪廓，而且，對于不透明的工件的表面形狀也可以測量。

2、使用冷光源系統，可以避免容易變形的工件在測量是因?yàn)闊岫冃嗡a(chǎn)生的誤差。

3、工件可以隨意放置。

4、儀器操作容易掌握。

5、測量方便，只需要用鼠標操作。

Z軸方向加探針傳感器后可以做2.5D的測量。

二次元測量?jī)x改裝后的局限性：

1、只能做2D測量，改裝后Z軸的測量尺寸有局限性，最高測到90mm。

2、改裝后，對一些較軟的工件（橡膠制品）精度會受影響。

3、測頭只能在同一垂直方面接觸式測量,非同于三坐標旋轉測頭。

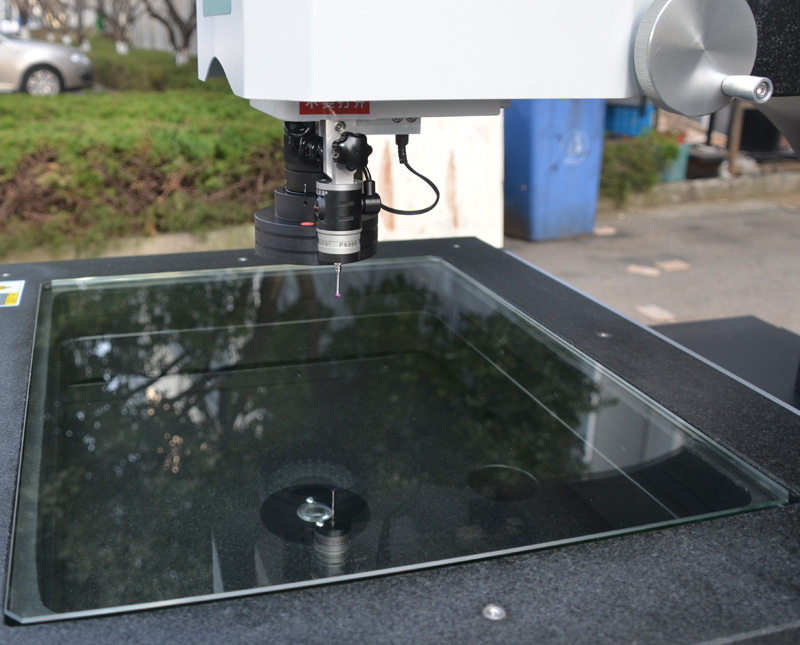

二次元測量?jī)xZ軸加探針實圖：
